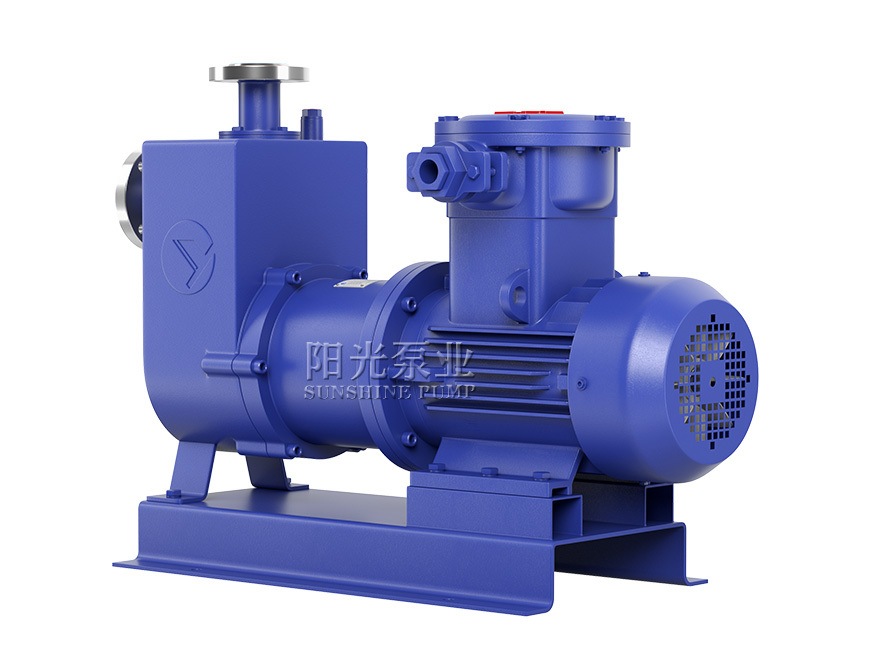

ZCQ型自吸式磁力泵

不锈钢材质无泄漏,适用于易燃易爆需要自吸的场所

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

ZCQ型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于完全密封状态,泵体及过流部件的材料均采用了耐腐蚀的不锈钢材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水。可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

工作原理

ZCQ型自吸式磁力泵采用外混式轴向回水泵体的结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

产品特点

·结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。

·以静密封取代动密封,使泵的过流部件处于完全密封状态,有效解决了其它泵机械密封无法避免的跑、冒、滴、漏的弊病。

适用范围

·应用于石油、化工、制药、电镀、印染、食品、科研等行业。

·输送酸、碱、油类及稀有贵重液、毒液、挥发性液体。

·循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

性能参数

 序号
型号流量    扬程

   (m)

   功率

   (kW)

  电压

  (V)

(L/min)(m³/h)
1ZCQ20-12-110P503120.37220
2ZCQ20-12-110P503120.37380
3ZCQ25-20-115P1106.6151.1
4ZCQ32-25-115P1106.6151.1
5ZCQ32-25-145P1106.6251.1
6ZCQ40-32-132P18010.8202.2
7ZCQ40-32-160P18010.8324
8ZCQ50-40-145P24014.4254
9ZCQ50-40-160P22013.2324
10ZCQ50-40-200P1307.8505.5
11ZCQ65-50-145P28016.8255.5
12ZCQ65-50-160P45027327.5
13ZCQ80-65-125P83550207.5
14ZCQ80-65-160P835503211
15ZCQ80-65-200P835505015
16ZCQ100-80-160P1000603215
17ZCQ100-80-200P1000605018.5
