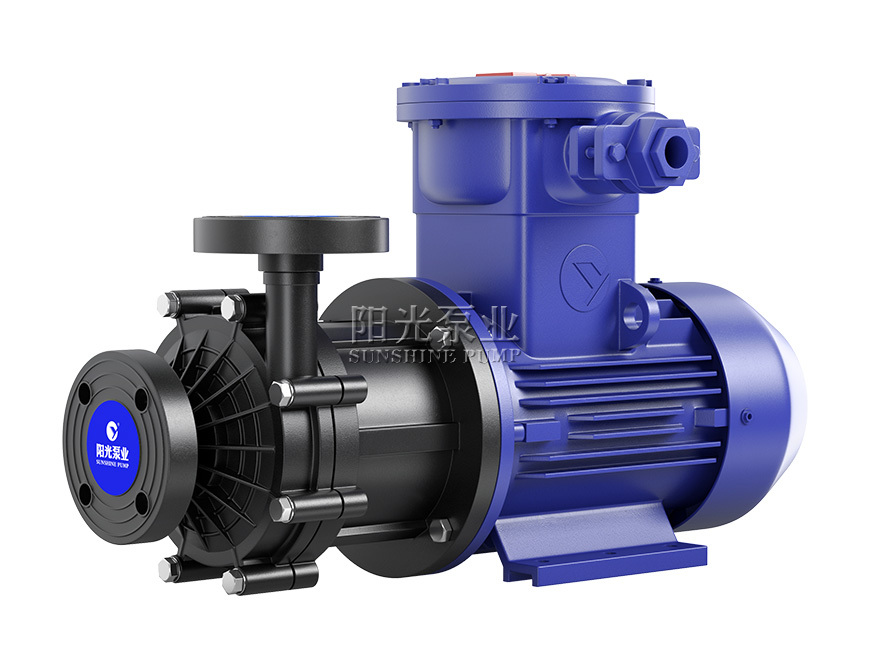

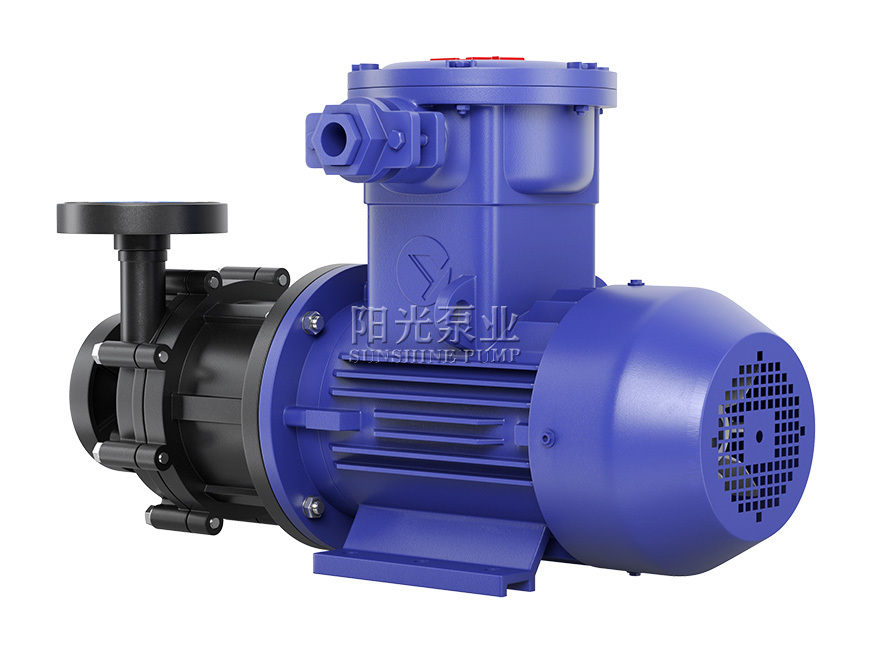

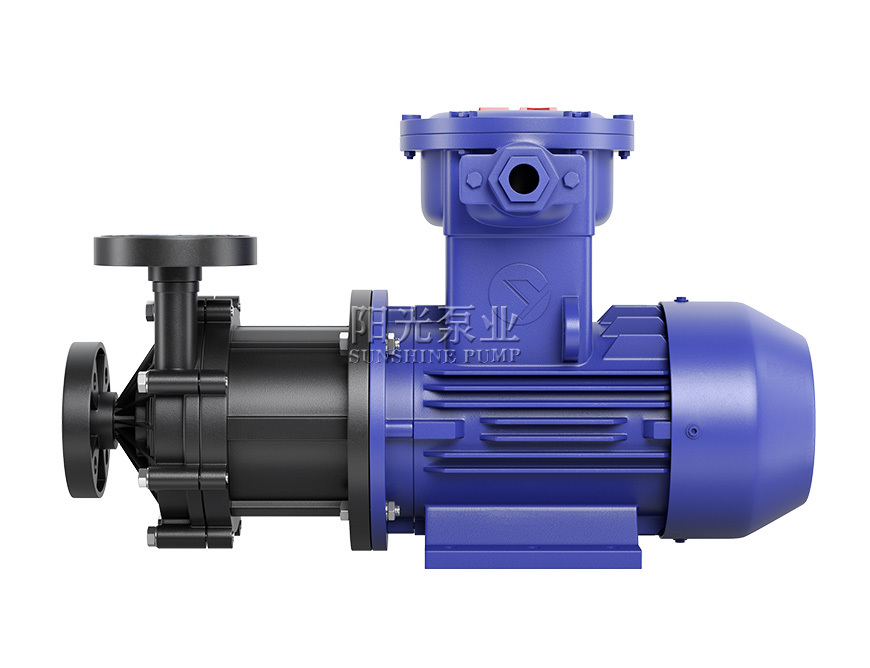

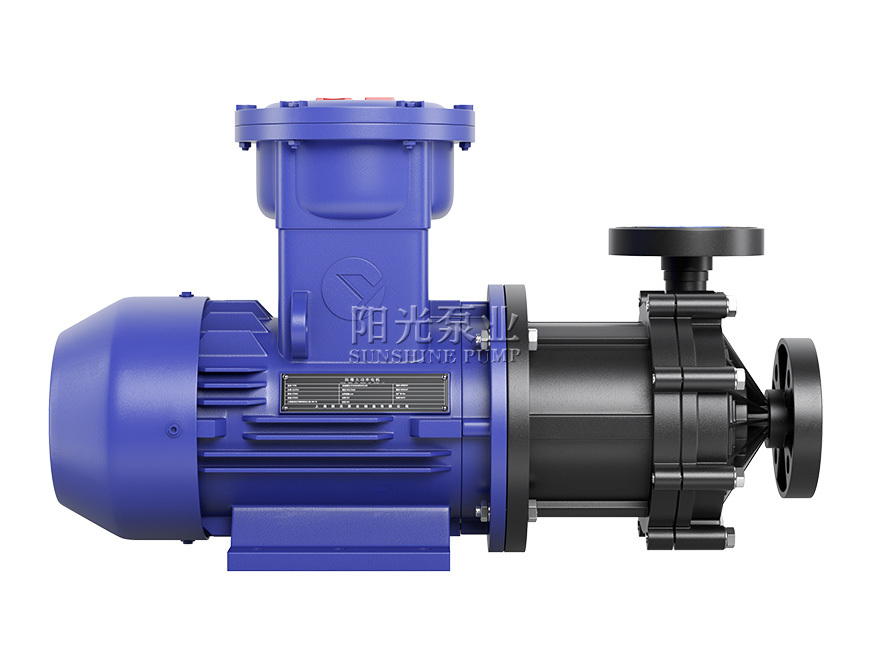

CQF型塑料磁力驱动泵

选用增强聚丙烯材料制造,具有良好的抗腐蚀性能

CQF型塑料磁力驱动泵 三维视频
点击播放
产品简介

CQF工程塑料磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转动时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。CQF磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。

产品特点

·以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑,冒,滴的弊病。

·选用刚玉陶瓷,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

适用范围

可广泛用于石油、化工、制药、电子等众多领域,特别是易漏、易燃、易爆液体的抽送。

工作条件

·磁力泵输送介质的密度不大于1300kg/m³,粘度不大于30×10^-6/S的不含铁磁性和纤维的液体。

·常规磁力泵的额定温度对于泵体为金属材质或 F46衬里,最高工作温度为80℃,额定压力为0.6MPa,高温磁力泵的使用温度≤350℃。

·对于泵体为非金属材质,最高温度不超过60℃,额定压力为0.6MPa。

·对于输送介质密度大于1600kg/的液体,磁性联轴器需另行设计。

·磁力泵的轴承采用被输送的介质进行润滑冷却,故磁力泵严禁空载运行。

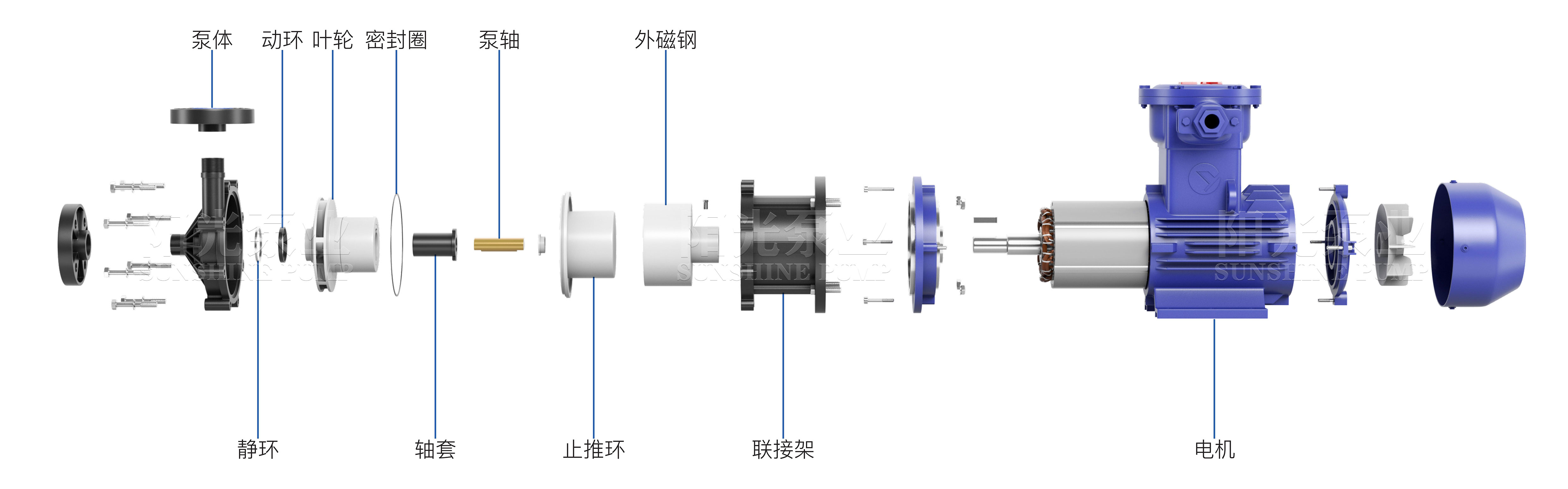

结构图纸

CQF磁力泵

性能参数

型号
流量

(m)

功率

(kW)

电压

(V)

材质
(L/min)(m³/h)
10CQF-3150.930.01220




14CQF-5201.250.12220/380
16CQF-8251.580.12
20CQF-12503120.37
25CQF-151106.6151.1380
32CQF-151106.6151.1
32CQF-25905.4251.1
40CQF-2018010.8202.2
50CQF-2524014.4253
50CQF-4022013.2404
65CQF-2541625254
65CQF-3241625325.5
资料下载
PDF
下载产品PDF图册资料 PDF下载

文件大小:5.63M
